Su Altı Batımetri Haritaları

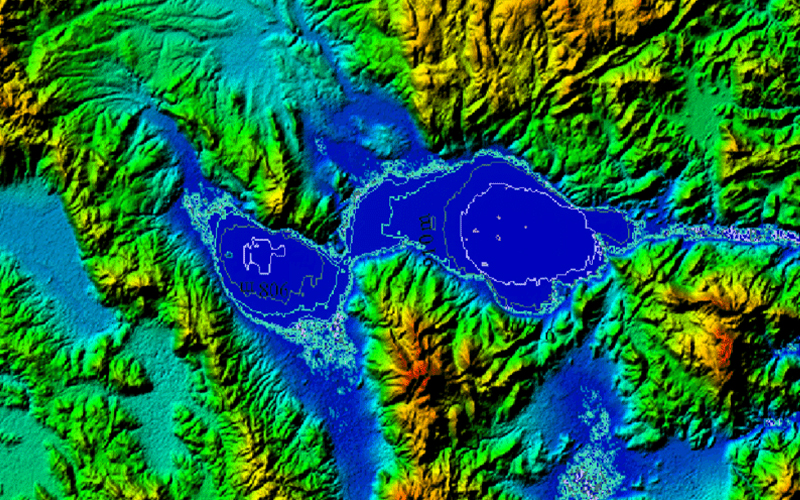

Su altı batimetri haritaları, deniz, göl veya nehir gibi su kütlelerinin derinlik bilgilerini yüksek hassasiyetle ölçerek hazırlanan haritalardır. Bu haritalar, sualtı yüzeyinin topografyasını gösterir ve deniz tabanındaki eğim, çukur, tepe gibi yapıların detaylarını yansıtır. Batimetri ölçümleri, genellikle tek bimli (singlebeam) veya çok bimli (multibeam) iskandil cihazları kullanılarak yapılır.

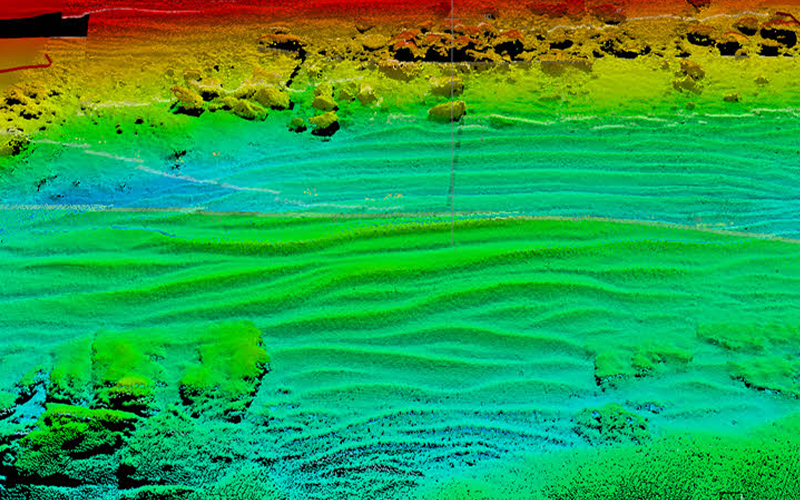

Singlebeam iskandil, suyun tam altındaki derinliği ölçerken; multibeam iskandil daha geniş bir alanı aynı anda tarayarak yüksek çözünürlüklü ve kapsamlı batimetri haritaları oluşturur. Bu sayede, proje sahasının 1/1000 ölçekli detaylı haritaları hazırlanabilir.

Teknolojik Donanım ve Hassasiyet

Derinlik ölçümlerinin doğruluğunu artırmak için, iskandil cihazları Trimble 5700 RTK GPS gibi gelişmiş konumlandırma sistemleriyle entegre edilir. RTK GPS teknolojisi, ölçümlerin santimetre seviyesinde hassasiyetle konumlandırılmasını sağlar. Böylece, her derinlik noktası tam olarak doğru koordinatlarla eşleştirilir.

Ölçüm sürecinde, veri toplama işlemi, iskandil ve GPS sistemleriyle uyumlu çalışan özel navigasyon ve veri yazılımları aracılığıyla gerçekleştirilir. Bu yazılımlar, gerçek zamanlı veri kaydı ve analizine olanak tanır.

Kalibrasyon ve Ses Hızı Ölçümü

Batimetri ölçümlerinin doğruluğu, su kolonundaki ses hızının doğru bilinmesine bağlıdır. Bu nedenle, ölçümler sırasında günde en az iki kez CTD (Conductivity, Temperature, Depth) cihazı kullanılarak suyun ses hızı profili ölçülür. Ayrıca, bar-check metodu ile iskandil cihazının kalibrasyonu yapılır. Bu iki işlem, derinlik verilerinin güvenilirliğini artırır.

Üretim ve Sunum

Toplanan derinlik ve konum verileri, ileri harita yazılımlarıyla işlenir ve 1/1000 ölçekli batimetri haritaları oluşturulur. Bu haritalar hem dijital (CAD formatında) hem de basılı (kağıt) olarak kullanıcıların hizmetine sunulur. Batimetri haritaları, denizcilik, altyapı projeleri, liman ve kıyı inşaatları, çevresel analizler ve su altı araştırmalarında yaygın olarak kullanılır.
